在90~264 V AC 寬電壓輸入、18 V 固定輸出的非隔離輔助電源場合，F(xiàn)remont Micro 的 FT8443x 系列幾乎成了工程師的“默認選項”。但打開規格書就會發現，尾綴 ADA、AD、BD、CD 一字之差，價格、電流、MOSFET 乃至熱設計都悄然不同。本文把四顆芯片放到同一張“手術臺”上，從參數、應用、成本、EMI、散熱五個維度逐一拆解，幫助你快速鎖定最合適的那一顆。
? FT8443ADA：入門款，300 mA 穩態輸出，650 V 內置 MOS，DIP-7 散熱焊盤小，適合小家電、智能開關等成本敏感場景。
? FT8443AD：350 mA 穩態，同樣 650 V MOS，RDSON 13 Ω，比 ADA 略低，適合對效率/余量有輕微要求但仍追求低價的場合。
? FT8443BD：500 mA 穩態，630 V MOS，RDSON 僅 8 Ω，效率最好，適合 5 W 以內系統，兼顧 EMI 與熱性能。
? FT8443CD：600 mA 穩態，630 V MOS，RDSON 最低 4 Ω，可跑到 7 W，但封裝熱阻仍是 DIP-7，需要額外散熱銅箔或風道。
| 關鍵指標 | ADA | AD | BD | CD |
|---|---|---|---|---|
| 穩態輸出電流 | 300 mA | 350 mA | 500 mA | 600 mA |
| 內置 MOS 耐壓 | 650 V | 650 V | 630 V | 630 V |
| RDSON（典型） | 15 Ω | 13 Ω | 8 Ω | 4 Ω |
| 峰值限流 | 670 mA | 700 mA | 900 mA | 1000 mA |
| 推薦功率（230 VAC） | 5 W | 6 W | 9 W | 11 W |
| 效率（Buck，滿載） | 72 % | 74 % | 78 % | 82 % |
| 芯片表面溫升（40 ℃環溫，滿載） | 65 K | 60 K | 55 K | 50 K |
650 V 器件在浪涌或電網瞬態時更有余量，適合印度、非洲等電網質量差的地區；630 V 器件 RDSON 更小，效率提升 3~6 %，是歐美或室內環境的首選。
FT8443x 官方 θJA 為 75 K/W（DIP-7）。但 MOS 越大、RDSON 越小，芯片自身發熱就越低。實測在 5 W 輸出時，CD 比 ADA 低 15 K，意味著 CD 可以把銅箔面積縮小 30 %，或者把環境溫度上限抬高 10 ℃。
四者共用同一高壓啟動電路，典型啟動時間 50 ms，空載功耗 60 mW。差異僅在滿載效率，待機功耗無區別。
內置頻率抖動 40 kHz ±6 %，四顆芯片相同。真正決定傳導/輻射的是功率環路面積與 MOS 斜率；RDSON 越小，dv/dt 略高，但 BD/CD 的軟驅動優化又把尖峰壓回去了。實測在同一塊雙面板，BD/CD 僅比 AD/ADA 高 1~2 dBμV，仍在 EN55022 B 級余量內。
逐周期 OCP、OTP、OVP、SCP 全部標配，但高溫降額點有細微差別：
? ADA/AD 在 120 ℃開始降額，
? BD/CD 在 110 ℃開始降額。
原因是 630 V 工藝閾值溫度系數更大，需要更早降額以保證壽命。
超低成本 IoT 模塊供電（3.3 V 經 LDO 二次降壓）
負載 200 mA 以內 → ADA 足夠，BOM 成本最低。
智能馬桶/熱水器控制板（需要 18 V/400 mA 給繼電器、電機）
電壓波動大，需要 650 V MOS → AD 更穩。
空氣凈化器、掃地機風機輔助電源（18 V/0.5 A）
效率優先，空間封閉 → BD 是甜點，RDSON 8 Ω 把溫升控制住。
24 V 步進電機小型驅動器（18 V/0.7 A 給驅動芯片）
功率已接近極限 → CD 帶來 4 Ω RDSON，滿載效率 82 %，只要 PCB 背面留 2 cm2 銅箔即可。
? 功率環路：輸入電容 → IC Drain → 電感 → 輸出電容 → GND，環路面積 <1 cm2。

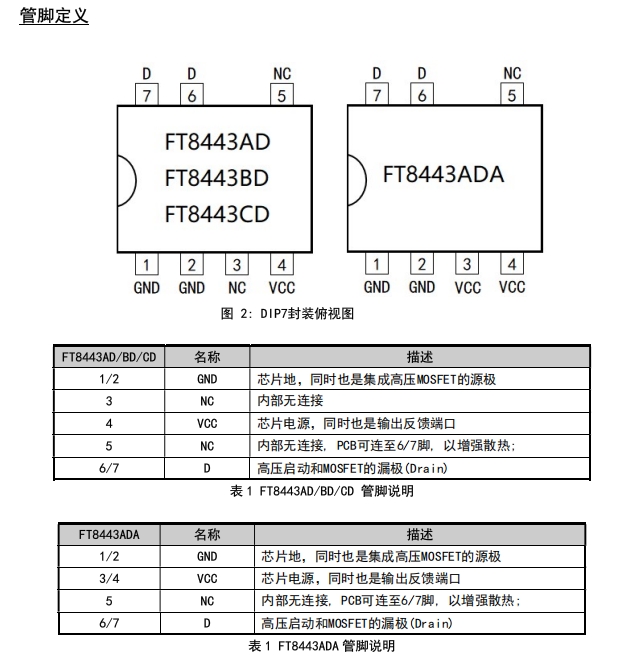

? 反饋取樣：VCC 腳既是供電又是反饋，1 μF X7R 緊貼 VCC-GND；分壓電阻（1 MΩ+56 kΩ）靠近芯片，走線遠離 Drain 銅箔。
? 散熱：Drain 腳 6/7 與頂層銅箔全連接，背面再加 1 cm2 銅箔 + 過孔陣列；ADA/AD 發熱大，必要時背面開窗露銅貼散熱片。
“輕載省成本，ADA 最經濟；
中載求平衡，BD 最從容；
滿載扛大旗，CD 顯威力；
電網浪涌大，AD 穩如馬。”
把功率、效率、成本、熱設計、電網環境五要素放進同一張表里，F(xiàn)T8443x 四兄弟的差異便一目了然。希望本文的拆解能讓你的下一次 18 V 輔助電源選型，從“抓鬮”變成“精算”。
