AiP1639是一款專為LED顯示和鍵盤掃描設計的集成電路，廣泛應用于各種顯示面板和用戶界面設備中。該芯片通過集成鍵盤掃描接口和LED驅動功能，簡化了系統設計，提高了產品的可靠性和性能。本文將詳細介紹AiP1639芯片的型號及其引腳功能，幫助工程師更好地理解和應用該芯片。

芯片型號

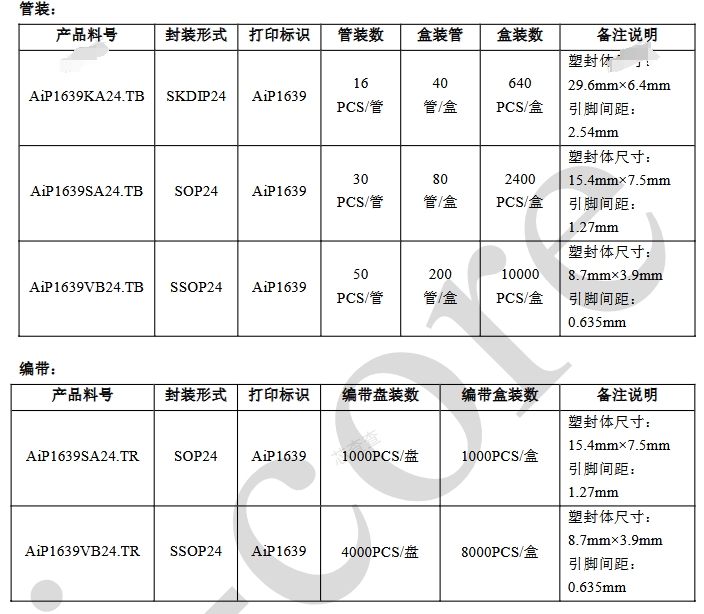

AiP1639芯片有多種型號，主要根據封裝形式的不同進行區分。以下是幾種常見的型號：

    AiP1639KA24.TB：采用SKDIP24封裝形式，適用于需要較大引腳間距的應用場景。其塑封體尺寸為29.6mm×6.4mm，引腳間距為2.54mm。

    AiP1639SA24.TB：采用SOP24封裝形式，具有較小的尺寸和較密的引腳排列，適合緊湊型設計。其塑封體尺寸為15.4mm×7.5mm，引腳間距為1.27mm。

    AiP1639VB24.TB：采用SSOP24封裝形式，具有更小的尺寸和更高的引腳密度，適用于超緊湊型設計。其塑封體尺寸為8.7mm×3.9mm，引腳間距為0.635mm。

引腳功能詳細介紹

AiP1639芯片共有24個引腳，每個引腳都有其特定的功能。以下是引腳功能的詳細介紹：

    GRID1至GRID8：
        功能：位輸出引腳，用于驅動LED顯示的位選信號。這些引腳為N管開漏輸出，需要外接上拉電阻以驅動LED。

        應用場景：在LED顯示中，GRID引腳用于選擇要顯示的位，與SEG引腳配合實現完整的顯示功能。

    SEG1至SEG12：
        功能：段輸出引腳，用于驅動LED顯示的段選信號。這些引腳為P管開漏輸出，可以直接連接到LED的陽極。

        應用場景：在LED顯示中，SEG引腳用于選擇要顯示的段，與GRID引腳配合實現完整的顯示功能。部分SEG引腳還具有鍵掃描功能（如SEG1至SEG4）。

    DIO：
        功能：數據輸入/輸出引腳，用于串行數據的傳輸。在時鐘上升沿輸入/輸出串行數據，從低位開始。

        應用場景：用于與MCU或其他控制器進行數據通信，傳輸顯示數據和接收鍵盤掃描數據.

    CLK：
        功能：時鐘輸入引腳，用于控制串行數據的傳輸時序。在時鐘上升沿輸入/輸出串行數據。

        應用場景：為DIO引腳提供時鐘信號，確保數據的正確傳輸和同步。

    STB：
        功能：片選引腳，用于初始化串行接口和接收指令。在STB的上升或下降沿初始化串行接口，隨后等待接收指令。

        應用場景：用于控制芯片的串行通信狀態，確保數據的正確接收和處理。

    K0和K1：
        功能：鍵掃描數據輸入引腳，用于接收鍵盤掃描數據。輸入該腳的數據在顯示周期結束后被鎖存。

        應用場景：用于鍵盤掃描功能，檢測用戶按鍵輸入并將其轉換為相應的數據信號。

    VDD：
        功能：邏輯電源引腳，為芯片提供工作電壓。

        應用場景：連接到系統電源，為芯片的邏輯電路和驅動電路提供穩定的電壓。

    GND：
        功能：邏輯地引腳，為芯片提供參考地。

        應用場景：連接到系統的地線，確保芯片的正常工作和信號的穩定性。

應用場景與優勢

    LED顯示面板：AiP1639芯片適用于各種LED顯示面板，如數碼管、字符顯示等。其集成的鍵盤掃描功能可以實現顯示與輸入的完美結合，簡化用戶界面設計。

    家用電器：在家用電器中，AiP1639芯片可以用于控制面板的顯示和按鍵掃描，提供直觀的用戶操作界面，提高產品的用戶體驗。

    工業設備：在工業設備中，AiP1639芯片可以用于顯示設備狀態和參數，同時通過鍵盤掃描功能實現用戶輸入和控制，提高設備的智能化水平。

綜上所述，AiP1639芯片憑借其多功能集成和靈活的引腳設計，在LED顯示和鍵盤掃描應用中表現出色。通過合理選擇型號和設計電路，可以充分發揮其性能優勢，滿足各種應用需求。
